微孔曝氣器的風管布置方式和影響是什么？

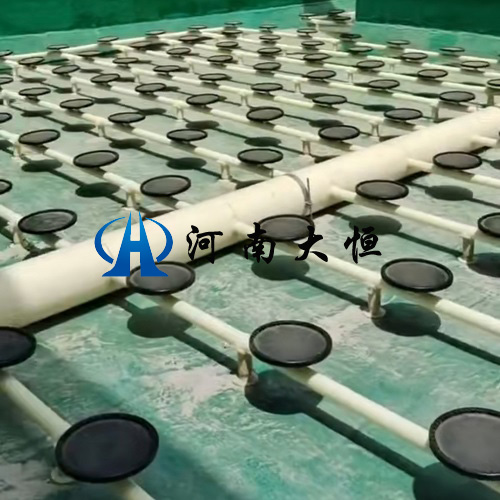

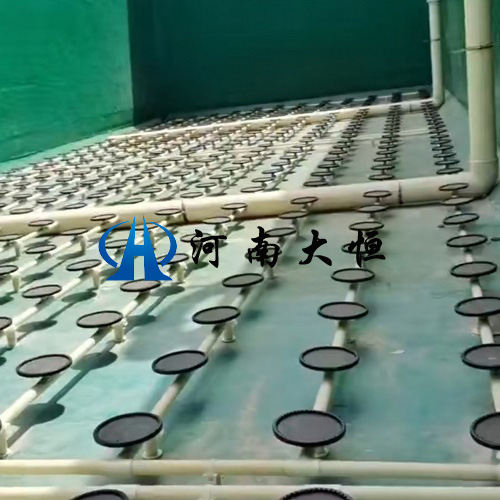

微孔曝氣器的曝氣池風管布置有管廊布置和池頂風管布置(無管廊)兩種型式。曝氣器空氣管的干管和支管風速取10~15m/s.豎管和小支管風速取4~5m/s.風管接人曝氣池時，管頂應高出水面至少0.5m。
1、有管廊的微孔曝氣器布置方式：
好氧生物池的風管-般設計在管廊內，便于布置維護走道和操作調節閥門。管廊高度0.8~1.0m，應注意管廊底部外壁標高要高于曝氣池內液位標高，避免管廊泡在水里。風管的管廊底部坡度0.1%，坡向尾端排水孔，管廊端應設放空管。風管管道的放空管的標高應注意高于曝氣池內液位，放空位置應防止池中水倒流進入管廊，對于北方寒冷地區更應避免。接每組曝氣器的空氣支管宜設手動閥門方便檢修，閥門設在管廊內。
2、無管廊的微孔曝氣器風管池頂布置方式：
如果空間或占地限制，為了降低生化池超高，也可不做風管管廊，將風管布置在好氧池頂部，但要注意風管溫度較高，其周圍應有維護空間，現場要有相應的防護提示，且風管位置應避讓維修通道。閥門設置位置和高度應便于操作和檢修。
每組曝氣池的支管管徑和風速應根據距離鼓風機距離遠近、是否為環狀布置以及是否設計漸減曝氣而有所調整，漸減曝氣的好氧池后段曝氣器布置少于前段，因此風量也不樣，風速取值也不一-樣。尾端的支管內空氣流速可以取低些，并經過阻力損失計算來驗證空氣流速取值是否設計合理，放大管徑可降低阻力，設計中進行管網阻力平衡調整。
對于管線長、風壓大、風機功率高、空氣溫度高的風管，應在定間隔內設置波紋補償器(波紋膨脹節)或雙法蘭松套限位接頭，補償熱變形、吸收振動對管道的影響、降低噪音。風管系統應有排冷凝水管，冷凝水排除管應設在空氣支管末端而不是起端，在便于操作的標高處設閥門。
風管的平面布置盡量保證風量和風陽平衡布置�？諝飧晒芙o多組并列運行的生物池曝情況下，每組的風管起端的閥門宣設限位伸縮接頭，當每組的氣量要求較準確控制時(比如漸減曝氣和“缺氧好氧”雙功能池)宜設計線性流量調節閥和流量計。圖紙上定位干管的位置，并提供供風管和曝氣器的供風系統圖。
